Diagramas
| Descripcion: | |
| Código: | |
| Precio: |

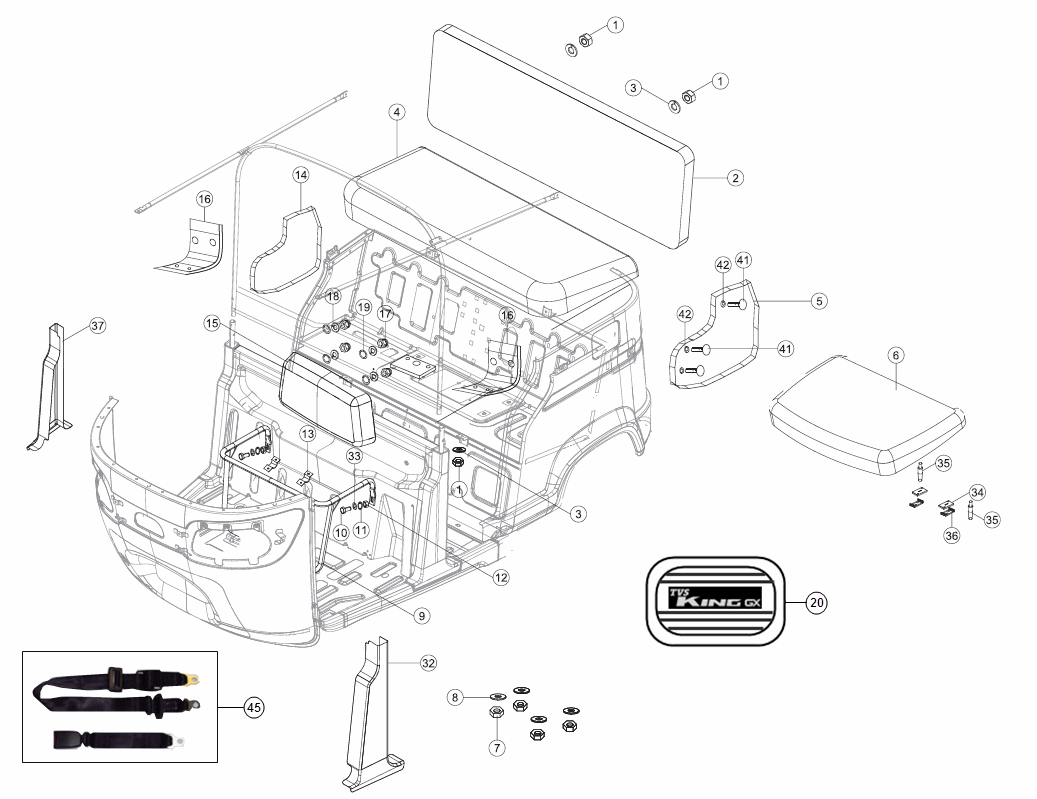

Diagramas Relacionados
| Figura | Núm. Parte | Descripción | Cantidad Sugerida | Precio Unitario Público |
|---|---|---|---|---|
| 2 | G31304407H | RESPALDO CAFE ASIENTO PASAJERO | 1 | $ 1,971.00MXN |
| 2A | G31304400D | RESPALDO PASAJEROS (Color Negro) | 1 | $ 1,804.00MXN |
| 4 | G51300200D | ASIENTO PASAJEROS (Color Negro) | 1 | $ 3,095.00MXN |
| 5A | G52210390D | CUBIERTA LATERAL IZQUIERDA | 1 | ND |
| 5 | G52210397H | SOPORTE ASIENTO IZQUIERDO | 1 | $ 212.00MXN |
| 6 | G31301500D | ASIENTO CONDUCTOR (Color Negro) | 1 | $ 1,536.00MXN |
| 9 | G5230100 | ESTRUCTURA CABINA | 1 | $ 971.00MXN |
| 14 | G52210497H | SOPORTE ASIENTO DERECHO CAFE | 1 | $ 208.00MXN |
| 15A | G31305300D | RESPALDO CONDUCTOR (Color Negro) | 1 | $ 1,167.00MXN |
| 15 | G31305307H | RESPALDO ASIENTO CAFÉ | 1 | $ 1,049.00MXN |
| 20A | G4300060i | JGO. TAPETES P/KING | 1 | ND |
| 20 | G4300050 | JUEGO D/TAPETES KING | 1 | $ 1,190.00MXN |
| 32 | G5120149 | BASE POSAPIE | 1 | $ 230.00MXN |
| 37 | G5120169 | SOPORTE ASIENTO | 1 | $ 230.00MXN |
| 42 | 335558 | CANCELADO | 6 | $ 9.00MXN |
| 45 | G4300020 | JUEGO DE CINTURON ASIENTO | 3 | $ 1,142.00MXN |
