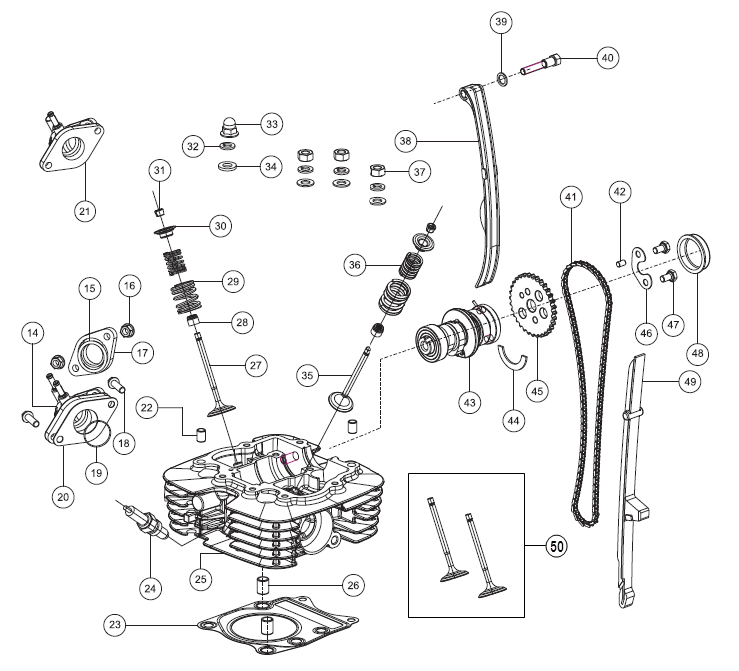

| Figura | Núm. Parte | Descripción | Cantidad Sugerida | Precio Unitario Público |
|---|---|---|---|---|
| 14 | G4040340 | MANIFUL | 1 | $ 178.00MXN |
| 20 | G4040460 | EMPAQUE MANIFUL | 1 | $ 18.00MXN |
| 25 | G4010100 | CABEZA C/VALVULAS Y TAPA DE CABEZA | 1 | $ 1,947.00MXN |
| 27 | M7010270 | VALVULA ADMISION | 1 | $ 163.00MXN |
| 29 | M1010570 | RESORTE VALVULA INTERIOR | 2 | $ 33.00MXN |
| 30 | N2011040 | RETENEDOR | 2 | $ 27.00MXN |
| 31 | S1010320 | CANDADO DE VALVULA | 4 | $ 18.00MXN |
| 32 | M1200060 | ARANDELA | 3 | $ 18.00MXN |
| 33 | M1200050 | TUERCA DE CABEZA | 1 | $ 18.00MXN |
| 34 | M1010360 | EMPAQUE DE TUERCA | 1 | $ 18.00MXN |
| 35 | M7010280 | VALVULA ESCAPE | 1 | $ 302.00MXN |
| 36 | M1010580 | RESORTE VALVULA EXTERIOR | 2 | $ 27.00MXN |
| 37 | G3200210 | TUERCA | 3 | $ 18.00MXN |
| 38 | G4010050 | GUIA TENSOR CADENA | 1 | $ 61.00MXN |
| 39 | N2010960 | ARANDELA | 1 | $ 18.00MXN |
| 42 | M1010490 | PERNO ENGRANE ARBOL LEVAS | 1 | $ 18.00MXN |
| 43 | G4010130 | ARBOL LEVAS | 1 | $ 644.00MXN |
| 44 | M7010840 | SEGURO ARBOL DE LEVAS | 1 | $ 18.00MXN |
| 45 | M1010210 | ENGRANE 32D | 1 | $ 75.00MXN |
| 46 | M1080500 | CANDADO ENGRANE | 1 | $ 18.00MXN |
| 48 | M7010910 | TAPON CABEZA CILINDRO | 1 | $ 36.00MXN |
| 49 | G4010060 | GUIA TENSOR CADENA | 1 | $ 68.00MXN |
