Diagramas
| Descripcion: | |
| Código: | |
| Precio: |
Diagramas Relacionados

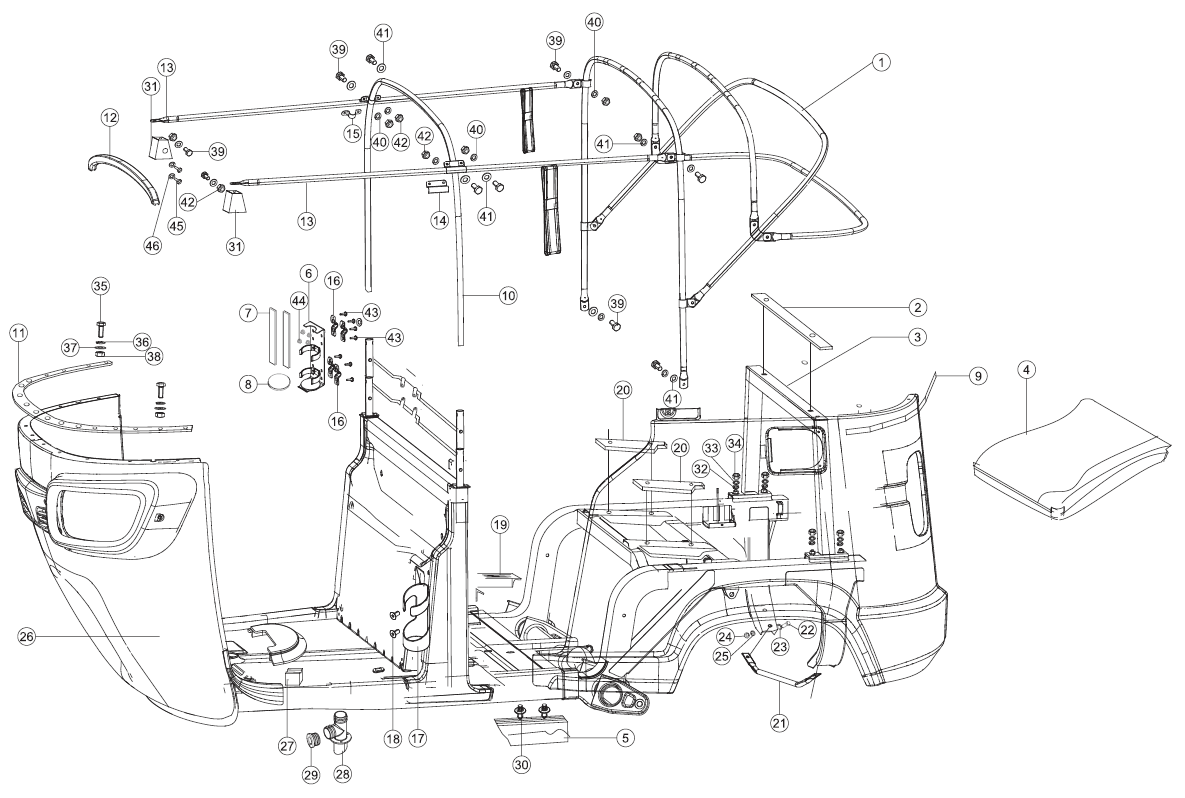

| Figura | Núm. Parte | Descripción | Cantidad Sugerida | Precio Unitario Público |
|---|---|---|---|---|
| 1 | G5220920 | ESTRUCTURA LONA | 1 | $ 998.00MXN |
| 2 | G5122610 | EMPAQUE CABINA | 1 | $ 128.00MXN |
| 3 | G5121870 | SOPORTE ESTRUCTURA LONA | 1 | $ 290.00MXN |
| 4 | G52225007H | LONA COMPLETA (Color Café) | 1 | $ 1,369.00MXN |
| 4A | G52225001F | LONA COMPLETA (Color Blanco) | 1 | $ 1,588.00MXN |
| 5 | G5230310 | HULE ANTIDERRAPANTE IZQUIERDO | 1 | $ 39.00MXN |
| 9 | G5122510 | VISTA CABINA | 1 | $ 105.00MXN |
| 10 | G5220910 | SOPORTE CENTRAL LONA | 1 | $ 375.00MXN |
| 11 | G5120830 | EMPAQUE PARABRISAS | 1 | $ 221.00MXN |
| 12 | G5122080 | BASE LONA | 1 | $ 129.00MXN |
| 13 | G5220170 | TUBO LATERAL LONA | 2 | $ 153.00MXN |
| 14 | G5221250 | SOPORTE ESTRUCTURA | 1 | $ 33.00MXN |
| 15 | G5221110 | ABRAZADERA DE ESTRUCTURA | 2 | $ 18.00MXN |
| 16 | G3130280 | CANDADO | 4 | ND |
| 17 | G5300050 | PORTA BOTELLA | 1 | $ 113.00MXN |
| 19 | G5230360 | HULE ANTIDERRAPANTE DERECHO | 1 | $ 39.00MXN |
| 20 | G5120779 | SOPORTE | 2 | $ 50.00MXN |
| 21 | G5123720 | SOPORTE | 1 | $ 122.00MXN |
| 27 | G5122640 | HULE | 1 | $ 18.00MXN |
| 28 | G5123740 | CONECTOR | 1 | $ 28.00MXN |
| 30 | A128730 | TORNILLO | 6 | $ 18.00MXN |
| 31 | G5230550 | SOPORTE ESTRUCTURA LONA | 2 | $ 28.00MXN |
