Diagramas
| Descripcion: | |
| Código: |
Diagramas Relacionados

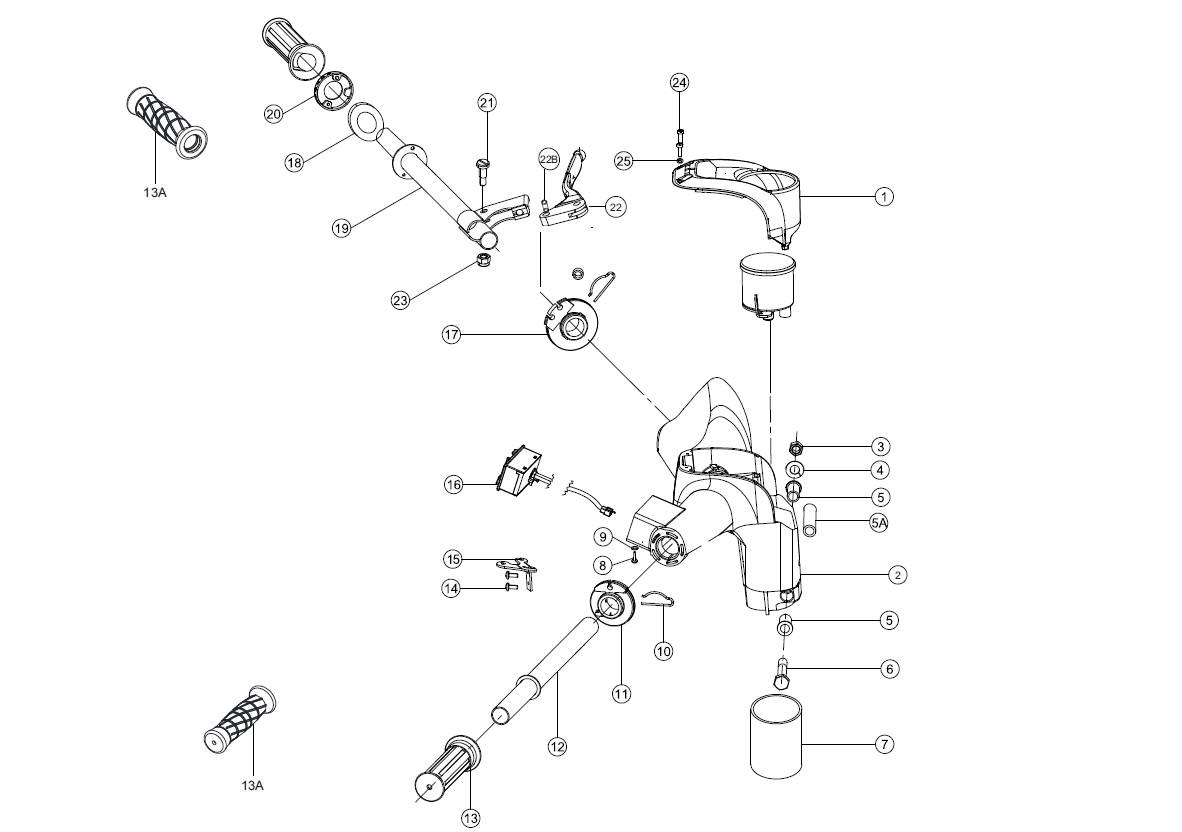

| Figura |   ÂNúm. Parte |   ÂDescripción | Cantidad Sugerida | Â
|---|---|---|---|
| 1 | G51501300D | CUBIERTA MANUBRIO NEGRA | 1 |
| 2 | G5150010 | MANUBRIO | 1 |
| 2A | G5150470 | MANUBRIO | 1 |
| 3 | K200160 | TUERCA | 1 |
| 4 | 0335678 | ARANDELA - 12.5x24x3.2 | 1 |
| 5 | G5150040 | Bush, Cross Bolt Handle Bar Mtg | 1 |
| 5A | G4150040 | BUJE CORRIDO | 1 |
| 6 | G2200060 | TORNILLO M10X80 | 1 |
| 7 | G5150530 | BUJE | 1 |
| 8 | 0331708 | TORNILLO M5X12 | 1 |
| 9 | G5200340 | ARANDELA 5.5 X 12 X 1 | 1 |
| 10 | G5150230 | CANDADO MANUBRIO | 2 |
| 11 | G5150240 | POLEA DE MANDO ACELERADOR | 1 |
| 12 | G4150220 | MANDO ACELERADOR | 1 |
| 13A | G5150540 | MANOPLA | 2 |
| 13 | P150330 | MANOPLA IZQUIERDA | 2 |
| 14 | N8200080 | TORNILLO M5 X 10 | 2 |
| 15 | G7150050 | SOPORTE GUIA CABLE | 1 |
| 16 | G5160030 | INTERRUPTOR | 1 |
| 17 | G5150210 | POLEA DE CAMBIOS | 1 |
| 18 | G4150060 | ESPACIADOR | 1 |
| 19 | G4150080 | MANUBRIO IZQ | 1 |
| 20 | G5150090 | BASE SOPORTE MANOPLA IZQUIERDA | 1 |
| 21 | G3150250 | TORNILLO ESPECIAL M5 | 1 |
| 22 | G5150570 | MANIJA DE EMBRAGUE | 1 |
| 22B | G5150580 | Bush Clutch Lever Assy | 1 |
| 23 | 409047000 | TUERCA | 1 |
| 24 | 420957700 | Philips Hd Screw M4X15 Cover Handlebar Mtg | 2 |
| 25 | 0336088 | Punched Washer Cover Handlebar Mtg | 1 |
