Diagramas
| Descripcion: | |
| Código: |
Diagramas Relacionados

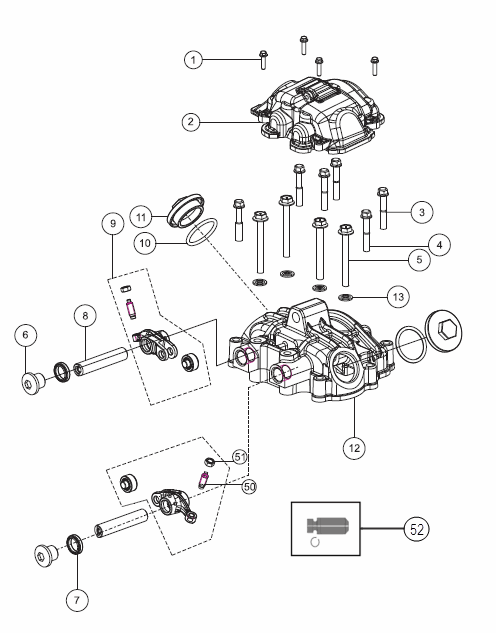

| Figura | Núm. Parte | Descripción | Cantidad Sugerida |
|---|---|---|---|
| 2 | G4180040 | CUBIERTA ENFRIAMIENTO | 1 |
| 3 | M1200600 | TORNILLO - M6x45 | 2 |
| 4 | M1200590 | TORNILLO - M6x35 | 4 |
| 6 | M1010540 | TORNILLO | 2 |
| 7 | M1080420 | ARANDELA | 2 |
| 8 | M7010850 | EJE BALANCIN CON PERFORACIONES MA | 2 |
| 9 | R1011000 | BALANCIN CON PERFORACIONES (Modelo Nuevo) | 2 |
| 10 | M1010390 | AROSELLO | 2 |
| 11 | R1011010 | TAPON INSPECCION | 2 |
| 13 | M1010350 | GASKET CYL HEAD COVER BOLT | 4 |
| 50 | S1010240 | TORNILLO | 2 |
| 51 | S1010250 | TUERCA | 2 |
| 52 | N9323980 | GUIA DE VALVULA Y SEGURO | 2 |
