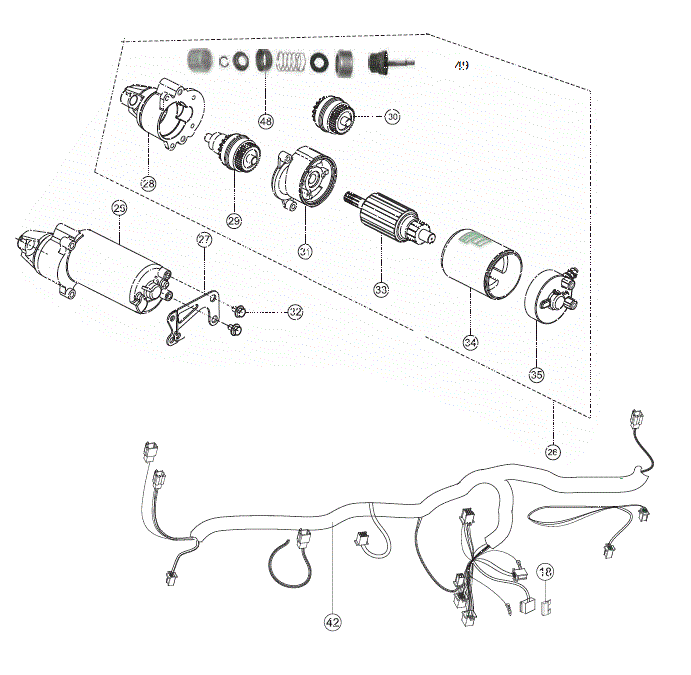

MOTOR ARRANQUE SOPORTE MOTOR ARRANQUE SOPORTE BENDIX DE MARCHA TORNILLO M6X10 PASA A 420452700 ARMADURA JUEGO CARBONES ARNES TRASERO
Diagramas Relacionados

FiguraNúm. ParteDescripción Cantidad Sugerida
26 G4060170 MOTOR ARRANQUE 1
27 G4180940 SOPORTE MOTOR ARRANQUE 1
28 G5060220 SOPORTE 1
29 G4320570 BENDIX DE MARCHA 1
32 R1200500 TORNILLO M6X10 PASA A 420452700 2
33 G4320560 ARMADURA 1
35 G5060240 JUEGO CARBONES 1
42 G4160110 ARNES TRASERO 1
