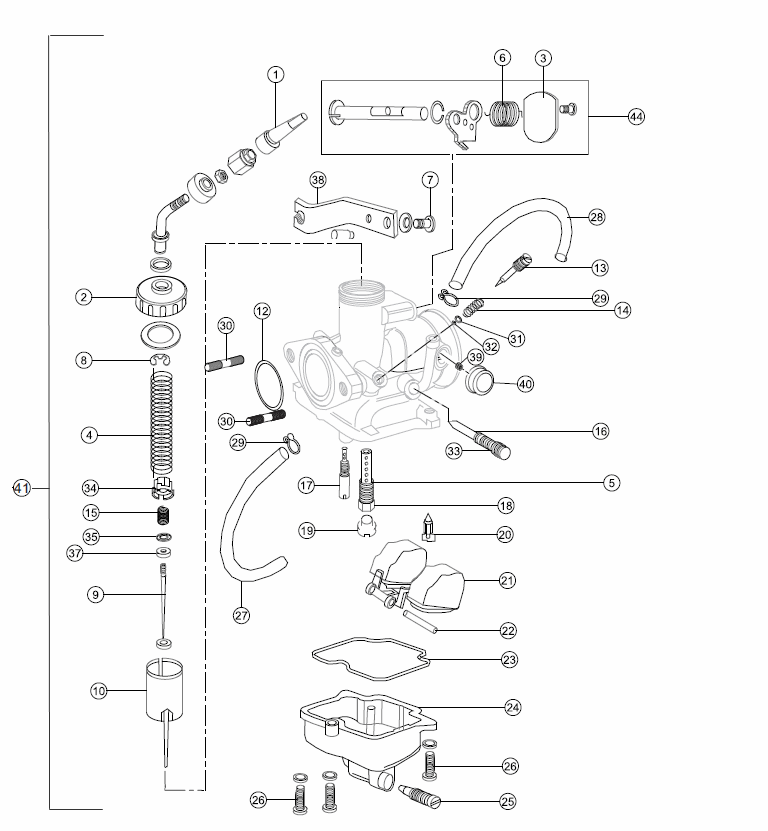

Diagramas
| Descripcion: | |
| Código: |
Diagramas Relacionados
| Figura |   ÂNúm. Parte |   ÂDescripción | Cantidad Sugerida | Â
|---|---|---|---|
| 1 | R1321670 | Cap ( Mixing Cap Assy ) | 1 |
| 2 | G2320770 | TAPA CARBURADOR | 1 |
| 3 | G5320710 | AHOGADOR | 1 |
| 4 | G2320960 | RESORTE | 1 |
| 5 | R1320430 | Needle Jet | 1 |
| 6 | G2320890 | RESORTE | 1 |
| 7 | N5320340 | Screw Assy ( Choke Lever ) | 1 |
| 8 | N2320340 | SEGURO DE AGUJA | 1 |
| 9 | G4322640 | Jet Needle BSIV HP | 1 |
| 10 | G2320750 | BUJE | 1 |
| 12 | N2320570 | AROSELLO | 1 |
| 13 | G4320140 | TORNILLO AIRE | 1 |
| 14 | K3320510 | RESORTE ESPREA AIRE | 1 |
| 15 | N2320330 | RESORTE AGUJA CARBURADOR | 1 |
| 16 | G2320820 | PULVERIZADOR | 1 |
| 17 | K3320340 | ESPREA | 1 |
| 18 | N2320250 | SOPORTE AGUJA DEL CARBURADOR | 1 |
| 19 | G4320100 | Main Jet | 1 |
| 20 | K3320320 | AGUJA CARBURADOR | 1 |
| 21 | N4320570 | FLOTADOR | 1 |
| 22 | N2320510 | PERNO FLOTADOR | 1 |
| 23 | G2320740 | EMPAQUE CUBA | 1 |
| 24 | G2320730 | CUBA CARBURADOR | 1 |
| 25 | N2320310 | TORNILLO DE DRENE | 1 |
| 26 | K3320530 | Float Body Fixing Screw | 3 |
| 27 | K3320540 | Hose Drain | 1 |
| 28 | N5320230 | Hose air Vent | 1 |
| 29 | N5320400 | Hose Clip | 2 |
| 30 | K3320480 | TORNILLO | 2 |
| 31 | K3320490 | AROSELLO | 1 |
| 32 | K3320500 | RONDANA | 1 |
| 33 | K3320400 | RESORTE | 1 |
| 34 | N2320610 | ASIENTO CARBURADOR | 1 |
| 35 | N2320630 | ARANDELA | 1 |
| 37 | R1321530 | ARANDELA CARBURADOR | 1 |
| 38 | G2020840 | Bracket Choke Cable | 1 |
| 39 | G2320850 | RESORTE VALVULA | 1 |
| 40 | G2320830 | TAPON CARBURADOR | 1 |
| 41 | G4040280 | CARBURADOR COMPLETO | 1 |
| 41A | G4040920 | CARBURADOR | 1 |
| 41B | G4041370 | CARBURADOR COMPLETO (Nuevo) P/DELUXE + | 1 |
| 44 | G2320900 | Lever Assy | 1 |
